PLS使用强大的32位通信单元的通用访问设备，提供了一种非常快速，灵活的通信工具，可访问大量流行的16/32和64位微控制器。
UAD2PRO ...通用访问设备2Pro是UDE®目标访问设备系列的新智能成员...阅读更多。
UAD2Next ... Universal Access Device2Next是UAD2+的强大后继产品，是PLS的UDE®目标访问设备系列中的新型全合一设备...阅读更多。
UAD3+ ...已建立的UAD2家族的进一步开发通用访问Device3+特别优化了用于具有高时钟频率的多项和多目标系统...阅读更多。
概述和比较

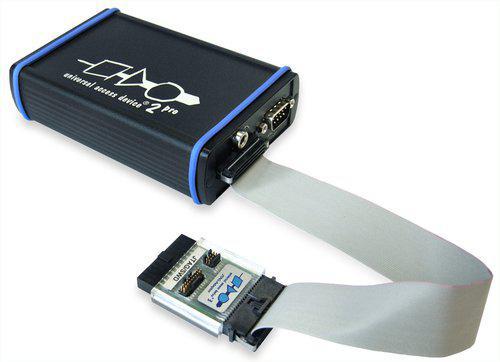

通用访问设备2PRO是UDE®目标访问设备系列的新智能会员。它取代了批准的UAD2，并以众所周知的形式风格提供了新的增强功能。它使用相同的目标适配器解决方案建立了通向更强大的UAD3+的桥梁。
UAD2PRO通过JTAG，CJTAG，DAP，DAP OFCON CAN物理层（DXCPL），SPD（单引脚DAP）通过CAN，SWD，ASC和CAN和Build-In-In-In-In-In-In-In-In-In-In-In Protection提供最快的目标访问。访问您的Aurix，Tricore，PowerArchitecture，S32V234，Cortex，C16X，ST10，XC2000，XC2000，XE166，XMC4500，ARM7，ARM7，ARM9，ARM9，ARM11，SUPEH SH-2A衍生物现在比以往任何时候都更加容易。 JTAG和CAN总线的独特组合，仅8.5 x 13 x 3.5cm³（w x d x H）的测量以及强大的铝制外壳，预定了UAD2PRO，用于在现场移动使用。
对于带有高压组件的微型控制板（例如，使用电动机或逆变器控件），uad2pro也可以选择具有高达1,000 VRMS的电气隔离的目标适配器。同时，保持了50 MHz串行时钟的完整变速箱带宽。

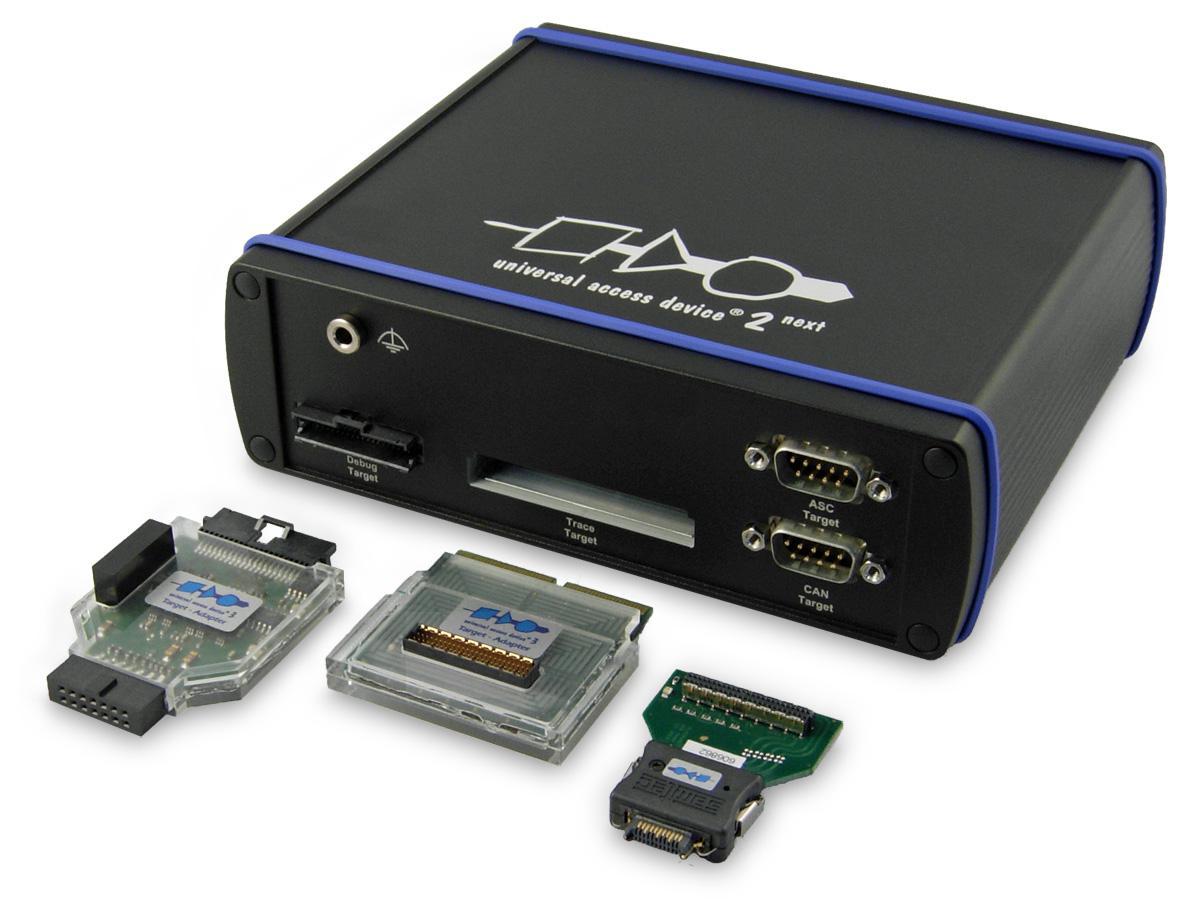

Universal Access Device2Next是UAD2+的强大后继产品，是PLS的UDE®目标访问设备系列中的新型多合一设备。它将UAD2PRO的最新调试功能与痕量功能相结合，这使其非常适合有效的调试，测试和系统级分析。
UAD2Next充当基本模型UAD2PRO和高端工具UAD3+之间的桥梁。除了大量强大的调试和跟踪接口（例如DAP，SWD，JTAG，CJTAG和LPD）外，UAD2Next还支持CAN和ASC接口以访问目标。强大的跟踪模块，可以根据需要轻松插入，可确保将跟踪数据从目标快速传输到UAD2Next中。
UAD2Next与UDE®通用调试引擎一起，即使对于最新的异质多核SOC，也提供了全面而有力的支持。
High performance debug access to AURIX 2nd TC3 Generation, AURIX TC2, TriCore, PowerArchitecture, Cortex-R, Cortex-M, Cortex-A, S32V234, XC2000, XE166, XMC4500, Arm7, Arm9, Arm11, SuperH SH-2A, RH850
ASC和CAN/CAN FD目标接口（ASC和CAN调试器）。可以根据要求提供FD。
并行和串行跟踪的插件模块
USB3或Gigabit-Ethernet将UAD2Next连接到PC
经过验证和坚固的铝制外壳17.0 x 14.5 x 5.5厘米
被动冷却。

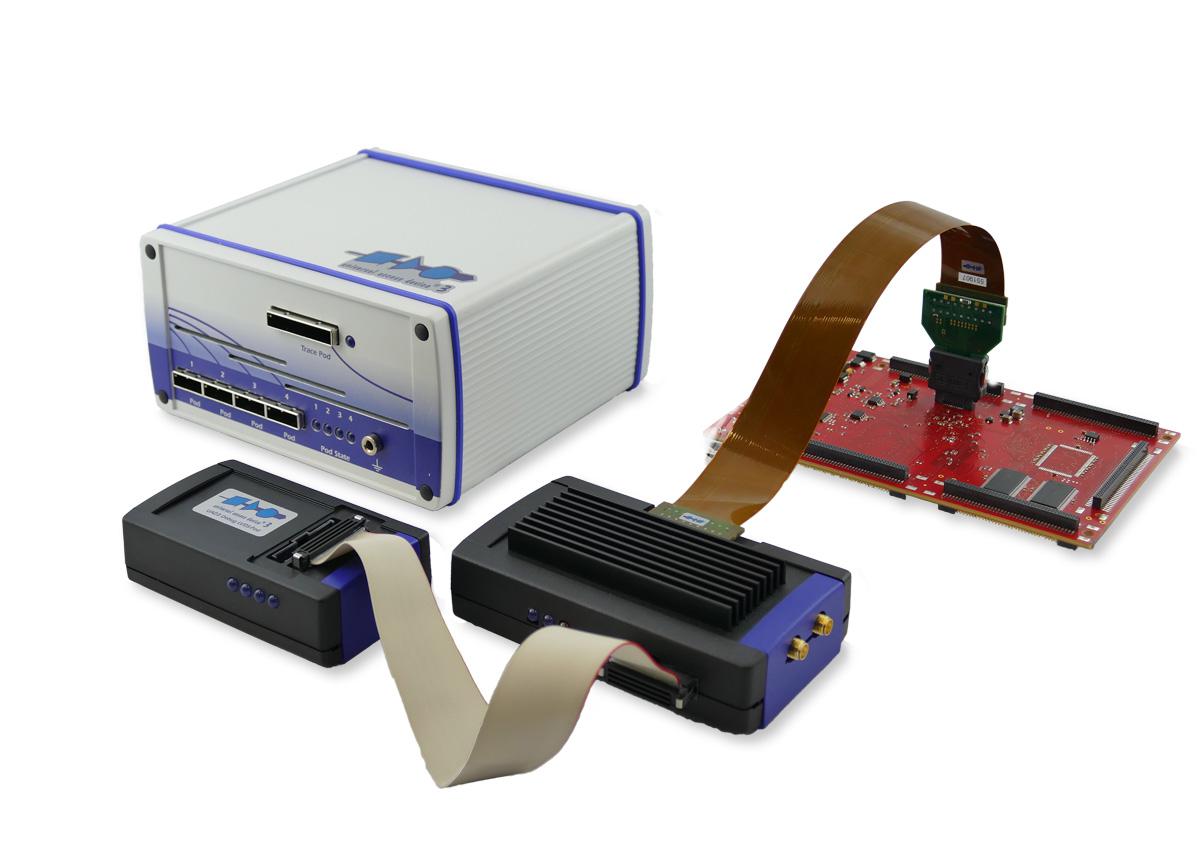

通用访问设备3+是已经建立的UAD2家族的进一步开发，特别优化用于用于高时钟频率的多核和多目标系统。得益于灵活的POD和连接器设计，最多可以通过不同的调试协议来控制多达八个不同的核心和目标。 PLS通过PLS对JTAG扩展技术的进一步开发允许连接长度可达基本单元5米。可选的延伸器可与电流电隔离一起使用。此外，使用灵活的设计，POD还可以执行CAN接口或逻辑分析仪探针等任务。
可以通过各种串行接口（例如JTAG，CJTAG，设备访问端口（DAP/DAP2）或串行电线调试（SWD ））选择使用多达100 MHz时钟频率的目标访问。 UAD3+硬件和固件实现了多个核心/目标的调试期间的同步。两个不同的输入电压范围-1.6至5.5伏作为标准伏或可选的0.8至3.3伏- 覆盖所有可能的应用。
在高端实时跟踪中，高度柔韧的吊舱和连接器设计可确保简单且同时有效地支持各种痕量协议（例如Aurora，coresight ETM，Nexus或OCDS L2）。在这里，目标和基本单元上的痕迹之间的距离也可能高达5米。记录的数据可以通过自动生成的时间戳来补充。具有多达4个GBYTE的痕量内存，最大跟踪流宽度为32位，可能的痕量信号最高为500 MHz和3.125 GBIT/s串行跟踪中，UAD3+也适用于将来的任务。
对于带有高压组件的微控制板（例如，使用电动机或逆变器控件），带电气隔离为1,000 VRMS的目标适配器也可以与UAD3+一起使用。
| 特征 | UAD2Pro | UAD2Next | UAD3 + |
|---|---|---|---|
| 应用目的 | 基本调试，生产闪存编程和入门级芯片跟踪 | 基本调试和远程调试，基于跟踪的调试和测量 | 基于跟踪的系统分析，测量和调试，远程调试，多目标调试的高带宽记录 |
| 支持的调试频道 | JTAG，CJTAG，DAP，DAP2，SPD（单针DAP），Nexus，SWD，LPD，最多50 MHz 1.6 V -5.5 V IO电压 （根据要求0.8 V -3.3 V） | JTAG，CJTAG，DAP，DAP2，SPD（单针DAP），Nexus，SWD，LPD，最多160 MHz 1.6 V -5.5 V IO电压 （根据要求0.8 V -3.3 V） | JTAG，CJTAG，DAP，DAP2，SPD（单针DAP），Nexus，SWD，LPD，最多160 MHz 1.6 V -5.5 V IO电压 （根据要求0.8 V -3.3 V） |
| addl。通信渠道支持 | 可以，dxcpl（dap over can物理层），ASC通过RS232 CAN（CIA PIN分配）和ASC的sub-d9（雄性）连接器 | CAN/CAN FD，DXCPL（dap of can物理层），ASC通过RS232 sub-d9（雄性），CAN连接器（CIA PIN分配） | - |
| 跟踪支持 | Nexus，MCDS，Coresight™芯片痕迹 | Arm Coresight™ETM，STM，ITM，PTM，FTM，Nexus，Aurix和Tricore MCDS Aurix和Powerarchitecture Aurora的插件跟踪模块，最多2车道 @ 1.25 GBIT/S 插入式平行跟踪模块，最多12位，最大250 Mbps，1.6 V-5.5 V IO电压 Nexus，Aurix和Tricore MCDS，Coresight™芯片痕迹 | Arm Coresight™ETM，STM，ITM，PTM，FTM，Nexus，Aurix和Tricore MCDS Aurix和Powerarchitecture Aurora的跟踪吊舱，UPT到4车道 @ 3.125 Gbit/s 平行痕量吊舱，最大32位，最大500 MHz，0.8 V -3.3 V IO电压 Nexus，Aurix和Tricore MCDS，Coresight™芯片痕迹 |
| 跟踪内存 | - | 512 mbyte | 最多4 Gbyte |
| 其他功能 | 建筑ESD保护 电流隔离目标界面作为选项 地面插座 | 建筑ESD保护 电流隔离目标界面作为选项 地面插座 | 分开的调试和跟踪吊舱，可连接5米的距离基本设备 电流隔离目标界面作为选项 地面插座 |
| 与主机PC的通信 | USB2.0 | USB3，Gigabit-Ethernet | USB2.0，Gigabit-Ethernet |
| 尺寸（w x d x h） | 8.5 x 13 x 3.5厘米 | 17 x 14.5 x 5.5厘米 | 17 x 14.5 x 8.5厘米 |
| 外壳材料 | 铝 | 铝 | 铝 |
UAD2Pro
UAD2Next
UAD3 +

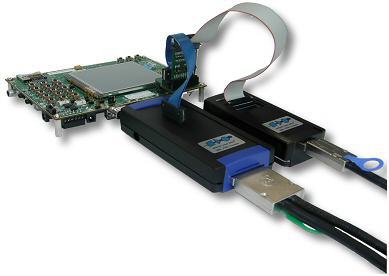

UAD3+跟踪吊舱
UAD3 +
Newest TriCore derivatives AURIX TC4x, TC39x, TC27x, TC29xED, Power Architecture / PowerPC derivatives as MPC5744P, MPC5744K, MPC5746M, MPC5777M and Cortex -M0, Cortex-M0+, Cortex-M3, Cortex-M4, Cortex-M7, Cortex-R4，Cortex-R52恒星，Cortex-A8，Cortex-A9，Cortex-A53 S32V，I.MX25，I.MX31衍生物，Superh SH-2A，XC2000，XC2000，XE166，XE166，XMC1000，XMC1000，XMC4500，XMC4500，XMC4500，STM32，STELLAR，STELLAR，S32，S32，S32，S32，S32，S32，S32，
